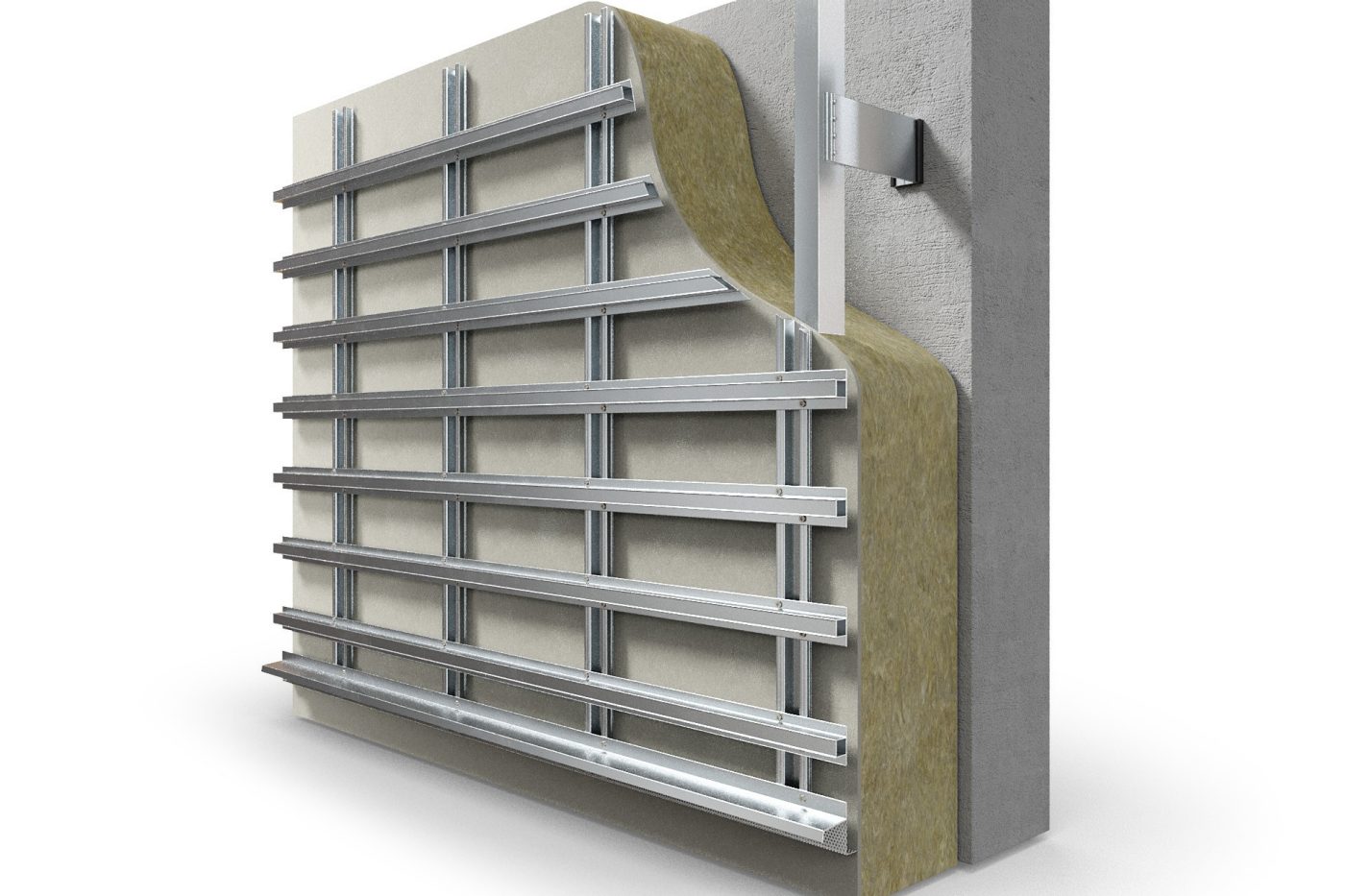

Upphängningssystemer
Valet av rätt upphängningssystem beror på byggnadens funktionella och statiska krav samt byggnadens visuella uttryck.
Med utgångspunkt från beprövad teknik och en ständig strävan efter innovation erbjuder våra tre olika upphängningssystem en lösning för alla utmaningar inom modern fasadkonstruktion. Varje metod har sin egen specifika metod för installation och infästning, vilket gör att arkitekter och byggare kan välja den lösning som uppfyller byggprojektets krav bäst. Möjligheterna är både omfattande och varierade, från ett snyggt dolt skruvfäste till klicksystemets enkla och robusta konstruktion och den snabba och kostnadseffektiva installation som kroksystemet erbjuder.
Nedan följer en kort översikt av de olika upphängningssystemens fördelar:
Välj det rätta upphängningssystemet
Få en överblick över de olika upphängningssystemens fördelar och egenskaper i tabellen nedan.
| Design för demontering | Snabb montering | Enkelt byte | Hög styrka | Träläkter | Aluläkter | Synlig upphängning | Tegel | Skiffer | |
| Skruv | ⬛⬛⬛ | ⬛⬛⬜ | ⬛⬛⬜ | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬛ | ⬜⬜⬜ | ⬛⬛⬛ | ⬜⬜⬜ |
| Krok | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬜ | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬛ | ⬛⬛⬛ |
| Klick | ⬛⬛⬛ | ⬛⬛⬜ | ⬛⬛⬛ | ⬛⬛⬛ | ⬜⬜⬜ | ⬛⬛⬛ | ⬜⬜⬜ | ⬛⬛⬛ | ⬜⬜⬜ |

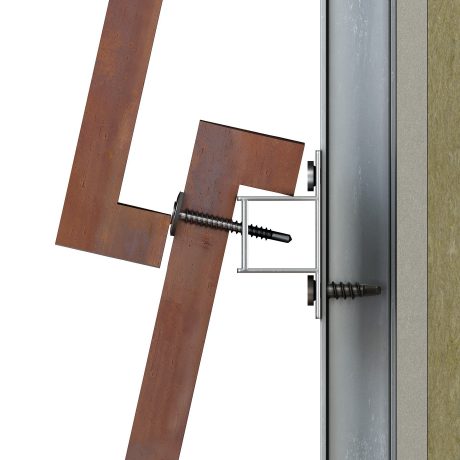

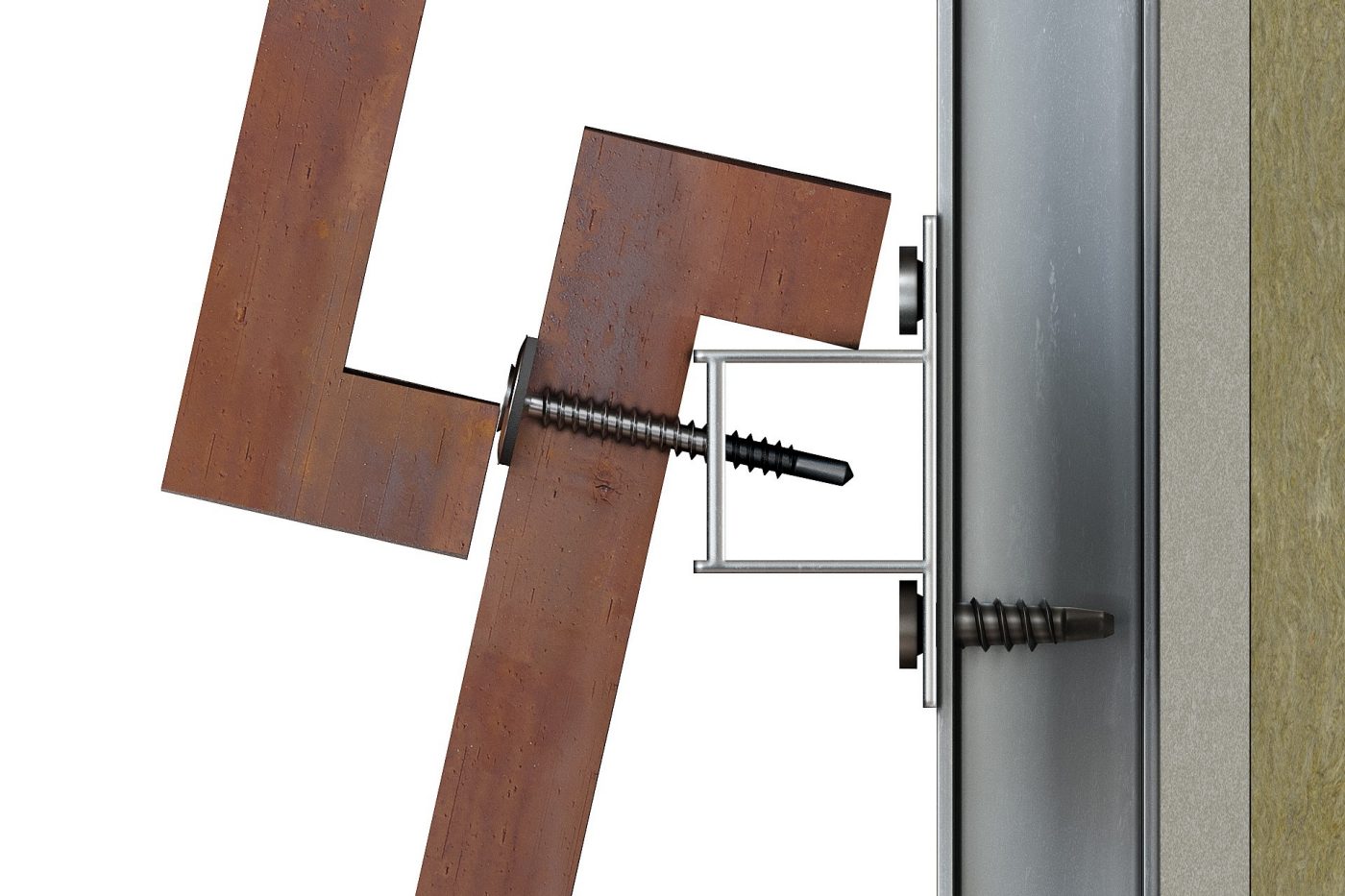

Skruvar
Upphängningssystemet med skruvar kan monteras på både trä- och aluminiumläkt och är ett välkänt och beprövat system som bygger på gedigen erfarenhet.
Upphängningssystemet med skruvar ger inte samma enkelhet att byta något enstaka skärmtegel som krok- och klicksystemen, men det är ändå utformat för att kunna bytas.
- Välkänd teknik
- Skruvarna syns inte på fasadbeklädnaden
- Kan bytas, men inte lika enkelt som krok- och klicksystemen
- Kan användas med murat tegel
- Design för demontering
Komponentlistor för upphängning med skruvsystem
Upphängning för: Arena 500U & 500L, Arena 600U & 600L, Atrium U & L
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²* |
Kg/st. |
53-1-255 |
Distanslist, 25 mm |
Pall |
204 |
1,67 |
0,567 |
53-2-1625 |
U-startläkt, 55 mm |
Pall |
140 |
1 |
0,476 |
53-2-1626 |
L-startläkt, 41 mm |
Pall |
140 |
1 |
0,39 |
53-2-182 |
U- och L-läkt, 55 mm |
Pall |
140 |
6,06 |
0,557 |
53-1-280 |
Fästskruv - 4,8x19 mm med borrspets, A2 |
Kartong |
500 |
Beroende på läktavstånd och avstånd mellan distanslister |
0,003 |
53-1-279 |
Fästskruv för alu - 4,5x40 mm |
Kartong |
200 |
22 |
0,005 |
| 53-1-291 | Fästskruv för trä - 4,5x40 mm |
Kartong |
200 |
22 |
0,005 |
Tillval |
|||||
53-1-30 |
Musskydd, 25x50 mm |
|
|
|
|
33-5 |
Komproment monteringslim |
|
|
|
|
69-238 |
Brandstopp, VFB Plus - 37x75x1000 mm på alu-läkt |
|
|
|
|
69-241 |
Brandstopp - 3x163x1000 mm på träläkt |
|
|
|
|
*) Med rekommenderat läktavstånd på 165 mm
Upphängning för: URBAN U & L
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²** |
Kg/st. |
53-7-21 |
ST distanslist, 20 mm |
Pall |
200* |
1,92 |
0,78 |
53-7-25 |
ST L-startläkt, 54 mm |
Pall |
200* |
|
1,56 |
53-7-26 |
ST U-startläkt, 72 mm |
Pall |
200* |
|
1,56 |
53-7-51 |
ST fästskruv - 4,8x16 mm med borrspets, A4 |
Kartong |
1000 |
Beroende på läktavstånd och avstånd mellan distanslister. |
0,003 |
53-7-53 |
ST fästskruv - 4,8x30 mm med borrspets, A4 |
Kartong |
1000 |
Beroende på läktavstånd och avstånd mellan distanslister. |
0,003 |
53-7-27 |
ST Omega-läkt |
Pall |
144* |
7,7 m |
1,95 |
| 53-7-49 | ST skarvstycke för alu-profil |
Pose |
100 |
2,47 stk |
0,032 |
| 53-7-55 | ST Fästskruv för alu och trä - 4,2x48 mm med borrspets A4 |
Kartong |
1000 |
40,8 stk |
0,004 |
Tillval |
|||||
53-7-17 |
Alu-strips, belagd aluminium, 50 x 180 mm |
Kartong |
1000 |
20,2 stk |
0,006 |
53-7-18 |
Alu-strips, belagd aluminium, 100 x 180 mm |
Kartong |
1000 |
20,6 stk |
0,012 |
|
Snekonsoll - stål - for 2-rör |
St. |
|
Individuell |
0,7 |
|
Snörasskydd - alu - Areto antracit |
Pose |
100 |
Individuell |
0,071 |
|
URBAN handgjort specialtegel |
St. |
1 | Individuell |
Individuell |
* Antal stycken per förpackning kan variera. Standardlängd för distanslist, startläkt och läkt i aluminium är 3 meter.
** Förbrukning per m² varierar beroende på faktisk använd läktavstånd samt utformningen av själva fasaden, i förhållande till antal dörrar, fönster, balkonger etc.
Upphängning för: Vidar
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²* |
Kg/st. |
53-1-255 |
Distanslist, 25 mm |
Pall |
204 |
1,67 |
0,567 |
53-2-162 |
Vidar-startläkt, 32 mm |
Pall |
240 |
1 |
0,345 |
53-2-178 |
Vidar-läkt, 22 mm |
Pall |
140 |
4,76 m |
0,624 |
53-1-280 |
Fästskruv - 4,8x19 mm med borrspets, A2 |
Kartong |
500 |
Beroende på läktavstånd och avstånd mellan distanslister. |
0,003 |
53-2-1732 |
Fästskruv för alu - 4,8x28 mm med borrspets, A2 |
Kartong |
500 |
43 stk. |
0,004 |
53-1-294 |
Fästskruv för trä - 4,5x40 mm med bricka, A2 |
Kartong |
200 |
43 stk. |
0,005 |
Tillval |
|||||
53-1-30 |
Musskydd, 25x50 mm |
Pall |
Projektberoende |
0,27 |
|
33-5 |
Komproment monteringslim |
Kasse |
Låda |
Projektberoende |
|
53-1-39 |
Komproment monteringsko |
Ingen |
Ingen |
Individuell |
*) Med rekommenderat läktavstånd på 210 mm

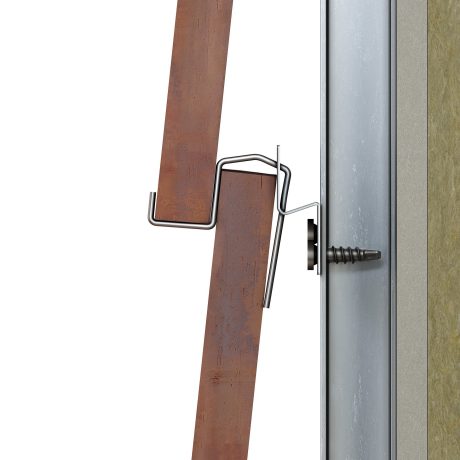

Krokar
Upphängningssystemet med krokar kan monteras på både trä- och aluminiumläkt och är ett snabbt och effektivt system till ett förmånligt pris.
Kroken syns visserligen på fasadbeklädnaden men är ett designelement som kan integreras så att det utgör en del av det estetiska uttrycket.
- Snabb montering
- Konkurrenskraftigt systempris
- Kroken är synlig på fasadbeklädnaden
- Kan användas både med skiffer och tegel
- Design för demontering
Komponentlistor för upphängning med kroksystem
Upphängning för: Arena 500I, Arena 600I, Atrium I
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²* |
Kg/st. |
53-1-255 |
Distanslist, 25 mm. |
Pall |
204 |
1,67 m |
1,7 |
53-2-1627 |
I-startläkt, 24mm. |
Pall |
240 |
Projektberoende |
1,06 |
53-2-122 |
I-läkt, 14 mm |
Pall |
140 |
4,77 m
|
1,87 |
53-1-280 |
Fästskruv - 4,8x19 mm med borrspets, A2 |
Kartong |
500 |
Beroende på läktavstånd och avstånd mellan distanslister |
0,003 |
53-2-246 |
I-monteringskrok, ø 2,2 mm |
Kartong |
1000 |
18-21 stk. |
0,003 |
53-2-247 |
I-monteringskrok start, |
Kartong |
200 |
4-6 stk. |
0,003 |
Tillal |
|||||
53-1-30 |
Musskydd, 25x50 mm |
|
|
|
|
33-5 |
Komproment monteringslim |
|
|
|
|

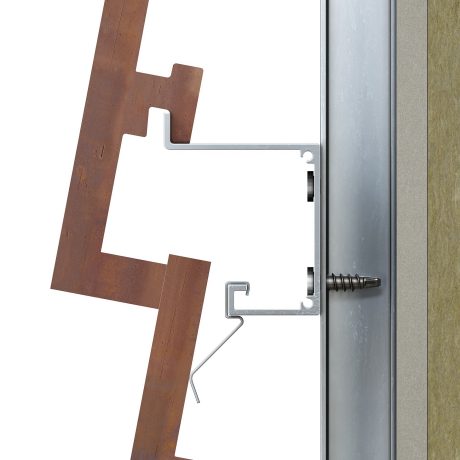

Klick
Upphängningssystemet med klickmontering kan monteras på läkt av aluminium och är ett EU-patenterat upphängningssystem.
Teglet, som har ett genomgående spår, hängs/klickas på en aluminiumkant. Teglet skjuts och clipsas fast vilket ger en robust fasad som är fri från urholkning. Inga spänningar från skruvinfästning i teglet.
• Snabb och osynlig montering
• Hög hållfasthet tack vare upphängningssystemet
• Inga spänningar i teglet eftersom det hänger i ett spår
• Kan användas med tegel
• Design för demontering
Komponentlistor för upphängning med klicksystem
Upphängning för: Arena 600U & 600L Atrium U & L
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²* |
Kg/st. |
53-1-255 |
25 mm distanslist |
Pall |
204 |
1,67 |
0,567 |
53-2-1623 |
TU- och TL-startläkt, 39 mm |
Pall |
140 |
1 |
0,33 |
53-2-183 |
TU- och TL-läkt, 66 mm |
Pall |
140 |
5,13-5,71 |
0,779 |
53-2-180 |
Fästskruv - 4,8x19 mm med borrspets, A2 |
Kartong |
500 |
Beroende på läktavstånd och avstånd mellan distanslister |
0,003 |
53-2-1732 |
Fästskruv för alu - 4,8x28 mm med borrspets, A2 |
Kartong |
500 |
43-50 |
0,004 |
53-1-34 |
Monteringsclips, 25x1,25 mm, A2 |
Kartong |
200
|
18-20 |
0,04 |
Tillval |
|||||
53-1-30 |
Musskydd, 25x50 mm |
||||
33-5 |
Komproment monteringslim |
*) Med rekommenderat läktavstånd på 195 mm
UPPHÄNGNING FÖR: DOMUS
Artikelnummer |
Materialbeskrivning |
Emballage |
St. per enhet |
Förbrukning per m²** |
Kg/st. |
53-7-21 |
ST distanslist, 20 mm. |
Pall |
200* |
1,67 m |
0,78 |
53-7-25 |
ST startläkt, 54 mm. |
Pall |
200* |
|
1,56 |
53-7-51 |
ST fästskruv - 4,8x16 mm med borrspets, A4 |
Kartong |
1000 |
Beroende på läktavstånd och avstånd mellan distanslister. |
0,003 |
ST fästskruv - 4,8x30 mm med borrspets, A4 |
Kartong |
1000 | Beroende på läktavstånd och avstånd mellan distanslister. |
0,003 |
|
53-7-47 |
ST TC-läkt |
Pall |
200* |
6,06 m** |
1,95 |
53-7-49 |
ST skarvstycke |
Påse |
100 |
2,02 stk** |
0,032 |
53-7-58 |
ST TC-Clip |
Pappask |
250 |
32 stk** |
0,004 |
Tillval |
|||||
53-7-17 |
Alu-strips, belagd aluminium, 50 x 180 mm |
Kartong |
1000 |
16,2 stk** |
0,006 |
53-7-18 |
Alu-strips, belagd aluminium, 100 x 180 mm |
Kartong |
1000 |
16,2 stk** |
0,012 |
Varunr saknas |
Snörasskydd - alu - Areto antracit |
Påse |
100 |
Individuell |
0,071 |
Varunr saknas |
DOMUS handgjort specialtegel |
St. |
1 | Individuell |
|
* Antal per enhet kan variera. Standard längd på distanslist, startläkt och läkt i aluminium är 3 meter.
** Med rekommenderat läktavstånd på 165 mm.
